エッチング
鹿児島工場

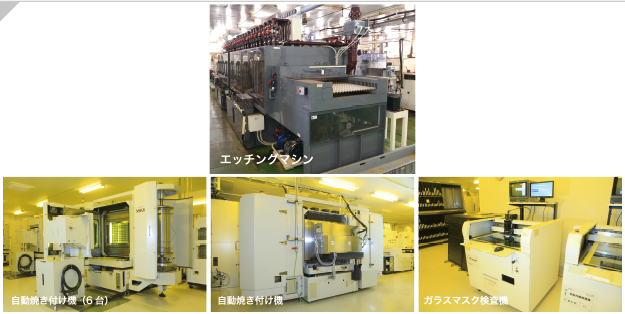

- ・レジストコーティング機
- ・ドライフィルムラミネート機
- ・自動焼き付け機
- ・枚葉焼き付け機
- ・ガラスマスク検査機
- ・現像機
- ・エッチングマシン
- ・剥離機
- ・画像測定機
加工能力
| 板厚（T） | 最小径 | 最小残り幅 | 公差 |
|---|---|---|---|
| 10μm～30μm | φ50μm以上 | T×1.0 | ±10～±15 |
| 40μm～80μm | φ80μm以上 | T×0.6 | ±10～±15 |
| 90μm～125μm | T×1.0 | T×0.5 | ±10～±15 |
| 150μm～200μm | T×1.0 | T×0.5 | ±板厚10% |
| 300μm以上 | T×1.0 | T×0.5 | ±板厚10% |
※上記仕様につきましては、弊社実績に基づいておりますが、製品サイズや詳細パターンの構成・数量などによって変わりますので、ご相談させてください。
適用分野
- インクジェット部品
- キャリア類
- ロータリーエンコーダー
- OA機器部品
- 蒸着治具
- IC用リードフレーム
